观点丨贵州正安·中国白茶古镇工程施工图设计中各专业配合要点分析
随着时代的发展，人们对建筑工程的要求也越来越高。建筑外形日益复杂多变，建设规模不断扩大，功能日渐丰富，因而在建筑设计过程中，为满足使用者在使用功能、舒适度等方面的要求，需要协调好工程项目施工中不同专业之间的配合，通过有效的分工协调，保证施工图设计的完善，提升项目建设质量。因此，作为一名建筑师，需要时常对建筑设计过程中碰到的各种问题加以思考总结，积累经验，以应对更加专业化、高要求的行业发展趋势。现结合贵州正安·中国白茶古镇工程实例，对各专业配合要点进行简要的研究分析。
项目名称：贵州正安·中国白茶古镇
项目地址：贵州遵义
建筑面积：260977.30㎡
设计团队：重庆市设计院丨第七建筑设计院
设计时间：2015~2018
方案主创：杨超华、高隽璐、郭润泽
建筑专业：梁韵怡、陈皓、杨国峰、冉俊、王超
结构专业：丁袁媛、王朕、周凡荻、蔡莉、匡波
机电专业：胡静、吴娜、郑柏林

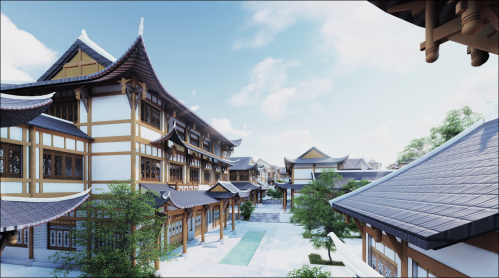

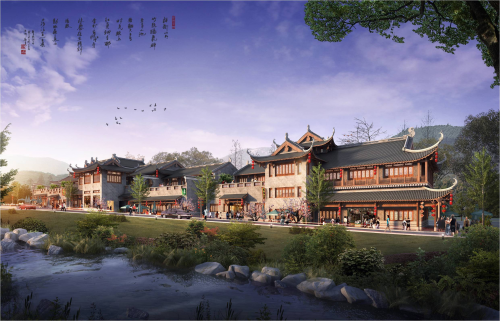

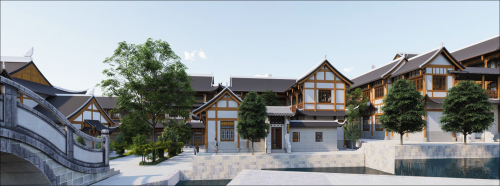

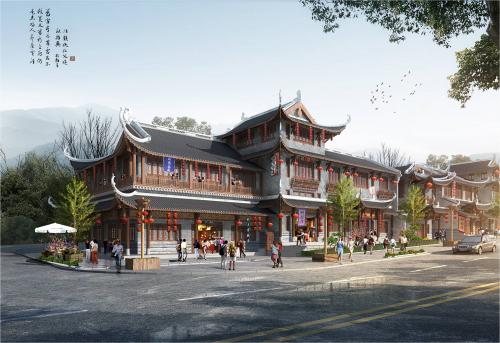

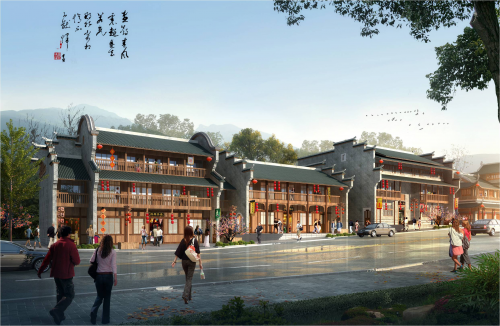

工程概况

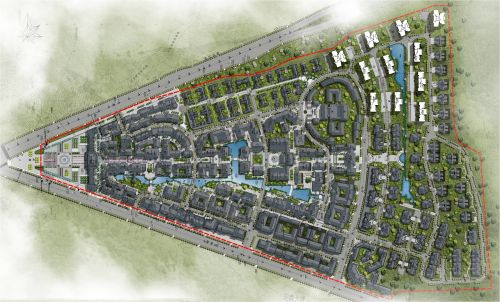

本工程为贵州正安·中国白茶古镇，位于贵州省遵义市正安县东南侧。该工程的主要组成部分包括古镇商业群落、书院、民宿群、住宅区等。本文以贵州正安·中国白茶古镇古镇商业群落二期工程为例进行阐述。二期工程包含C、D、E三个区段共48栋建筑，局部楼栋有地下一层，地上部分为1～4层。地下室主要为停车、设备用房及仓库等功能。该工程的建筑功能较为复杂，平面形式多变，施工图设计过程中各专业的配合协作显得尤为重要。以下将对本工程施工图设计中与各个专业的配合情况进行梳理总结。
一、与结构专业配合要点
1、对结构体系的要求
本项目为仿古多层商业建筑，考虑到风貌效果，要求结构柱不得裸露于建筑立面；同时考虑商业空间的要求以及地下室车位布置的要求，采用框架结构设计形式；考虑到古建柱廊造型，柱距控制在3.6m～8.4m之间。
2、对结构净空的要求
在建筑工程设计中，不同功能分区对于结构净高的要求有一定的区别。本工程中，考虑到其商业性，对于结构净空要求比较高，结合古建立面效果，首层层高控制在4.5m～4.8m之间，中间层及顶层控制在4.2m～4.5m之间。梁高控制在0.6m～0.7m之间，局部存在1m的梁高。
本工程局部设计了一层地下室，为了满足建筑工程空间要求，提升采光度，要求在中庭位置设计采光井。在与结构及方案人员的配合下，将采光井的尺寸定为2.4m×3.1m，以保证采光井中不出现梁的干扰，这样既能满足实际使用需求，又可以不破坏古建风貌。

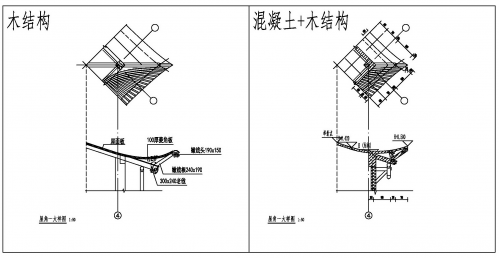

本工程为仿古建筑，造型上会有大量木构件与土建搭接。因此，本案除了预留相应的荷载之外，也对古建中的举折屋面、屋角、披檐、门头等部做出了相应的尺度及构造调整。下图以屋角大样展示。
二、与机电专业配合要点
1、设备用房的设计
在布置各设备房间时，需综合考虑不同类型设备用房运行荷载及电缆沟回填层的荷载并反馈给结构专业。
设备用房中，涉及到电的设备房如配电房、开闭所、变电所、弱电机房等需避开四周及上层卫生间等用水房间。布置柴油发电机房时，除了满足相应规范外，还要综合考虑柴发的尾气井、进风井和新风井等，尤其要注意竖井出地面及屋面对建筑功能和造型的影响。
不同的设备用房其净高要求皆不同，当不满足时需与结构专业配合，通过梁上翻等举措来满足净高要求。
本项目出于古建风貌的特殊性，所有的竖井尽量选择建筑内部布置，避免在场地和建筑外墙侧冒出，开口百叶通过窗饰处理。
在设备房的设备安装中，大型设备一般采用整机进入安装方式，为了满足设备运输要求，在设计时需考虑在相关位置预留设备吊装孔，并反馈给结构进行设计。
除上述考虑外，还需慎重选择布置区域。本工程建筑群体是单体分布组成，地下空间也彼此独立，空间限制多。集中布置时，多个设备用房布置在一处地下室，消防水池、消防水泵房、水泵房、配电所、柴发、进排风机房等布置在一处，多套系统杂糅在一起，对设计者来说会造成诸多麻烦，故不宜本工程集中布置。
2、与暖通专业的配合
商业区域超过100㎡时需采用自然排烟，可开启外窗有效通风面积不小于该区域的2%，若不满足，需反馈并设置机械排烟。本工程屋顶形式是坡屋面，一定程度上导致了开窗部位过低，自然排烟效果差，故在顶层设计A级材料吊顶。地下室上首层的楼梯间，需在首层设置可开启外窗，有效通风面积不小于2㎡。
在进行空调机位设计时，需与暖通配合，确定空调设备的型号及进风通风要求，从而确定空调机位的尺寸及百叶开设尺寸。
三、与景观专业配合要点
通常情况下，景观会在工程后期介入，故结构专业在进行施工图设计时，只能够参照建筑的方案图。为了避免在后期景观设计中出现矛盾，结构设计时需预留荷载，在建筑设计时明确覆土量、所种树型等预估荷载量。同时，结构变形缝、车库顶板的盲沟、排水沟都需要结合景观合理布局。
四、与装饰专业配合要点
本项目是仿古类建筑，木构件部分会在工程后期由装饰介入实施。为了避免后期装饰出现矛盾，在建筑设计时需初步定下装饰构件的轮廓尺寸，并反馈给结构预留荷载，并在相应位置设置横梁以满足装饰构件的设计及安装。
综上所述，为了提升建筑工程整体性能，更好促进不同专业之间的配合，作为一名建筑师，应该培养纵观全局的设计理念，善于总结经验教训，从而保证施工图设计的完善，促进项目建设的顺利进行。
